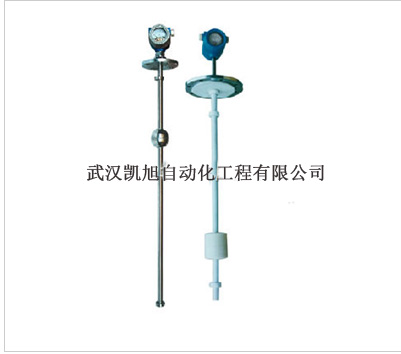

KX-YKA系列干簧式浮球液位控制變送器與電機啟動控制裝置配套，用以控制工業或民用水槽、水箱、水塔和各種酸堿、貯液槽的液位，也適用于非導電液體及含有懸浮物的介質。
|
|
特點
|
|
1、能克服虛假液位對探測的影響。
2、內觸點面積大，惰性氣體保護。
3、能開斷高壓大電流負荷而無火花。
4、觸點燒蝕小，工作壽命長。
5、六種控制方案，適用于不同的控制系統。
|
|
技術指標
|
|
控制范圍
|
200～8000mm
(超出4000mm時分節裝)
|
|
輸出信號
|
舌簧觸點380V AC、2A
壽命5×104次
|
|
控制介質溫度
|
-20～100℃
(特殊訂貨可125℃)
|
|
工作壓力
|
0～0.6MPa
(特殊訂貨可達2.5MPa)
|
|
介質比重
|
≥0.4g/cm3
|
|
控制靈敏度
|
10mm
|
|
介質粘度
|
≤0.05Pa.S
|
|
使用環境
|
溫度-10～55℃ 溫度≤85%，
無強烈振動
|
|
|
工作原理
|
|
磁性浮球隨被測液位沿測量導管作上下移動，其磁體使導管內相應位置的舌簧管瞬時切換，輸出相應的位置觸點信號，與相應的控制電路配合，即可完成注液或抽液泵的自動控制，使液位控制在規定的范圍。
位置觸點信號與報警電路配合，可做為危險液位(超上限、超下限)報警及控制用。
|
|
結構
|
|
控制器由接線盒、測量導管、磁性浮球、信號單元和安裝件、上下限位圈等組成。(見圖一)控制器在安裝時應避免彎曲和顛震，以防損壞內部信號。
|
|
控制方案
|
|
KX-YKA系列液位控制器可以與液位控制箱配合使用，對1～3臺20KW以上的注液泵進行自動控制，也可自己另配控制電路。(詳見控制方案表)
|
|
型號說明
|
|
KX-YKA-浮球式液位控制器
|
|
|
1 進水控制
2 進水控制及上限報警
3 進水控制及上下限報警
4 排水控制
5 排水控制及下限報警
6 排水控制及上下限報警
|
控制方案
|
|
|
|
1 ABS或PP-R材質(-5～80℃)
2 耐酸不銹鋼
3 不銹鋼—聚四氟乙烯復合導管
|
導桿材質
|
|
|
|
|
A 法蘭安裝(GB9119-88)
B 115×60安裝板
|
安裝方式
|
|
|
|
|
|
L 安裝高度
L1～Ln各信號點高
|
控制數據
|
|
|
|
|
|
|
|
|
KX-YKA
|
1
|
2
|
A
|
L=1800 L1=200 L2=1200
|
舉例
|
|
