主要技術指標
電源卡：AC176V～AC264V（50Hz±1%）

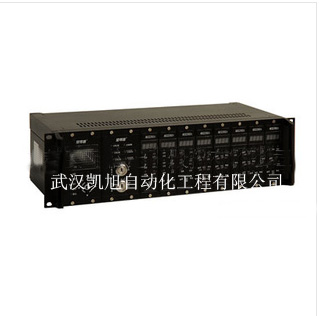

標準配置（8路）：1張主控卡、1張電源卡、8張通道卡、1個19″標準3U機架
標準機架外形尺寸：長×寬×高：482mm×300mm×132.5mm
|
指標項目
|
主控卡
|
通道卡
|
|
工作電壓
|
DC24V±6V
|
|
功 耗
|
3W
|
0.5W/通道卡
|
|
使用環境
|
溫度-10℃～+50℃，濕度≤93%RH，大氣壓86kPa～106kPa
|
|
輸入信號
|
經通道卡接入（4～20）mA標準電流信號或無源開關量信號
|
（4～20）mA標準電流信號或無源開關量信號
|
|
信號傳輸距離
|
1500m（1.5mm2）
|
|
檢測氣體類型
|
%LEL/%VOL/ppm
|
|
工作方式
|
需帶通道卡工作
|
接入主控卡或獨立工作
|
|
容 量
|
標準接8個通道卡（可擴容到34點）
|
一張通道卡接1只變送器
|
|
適配設備
|
氣體探測器：AEC2232aT、AEC2232b、AEC2232bX
風機聯動箱：JB-ZX-AEC2252F
電磁閥聯動箱：JB-ZX-AEC2252B
|
|
輸出信號
|
1、RS485總線通訊信號（標準MODBUS協議）；
2、2組繼電器信號（故障及報警），觸點容量：AC220V/5A或DC24V/5A
|
一張通道卡能輸出：
1、一組（4～20）mA電流信號；
2、3組繼電器信號（高限報警、低限報警、故障），觸點容量：AC220V/5A或DC24V/5A
|
|
報警設置
|
低限報警、高限報警
|
低限報警、高限報警
|
|
報警方式
|
聲音及LED光報警
|
LED光報警
|
|
顯示方式
|
LCD中文顯示
|
LED數碼顯示
|
|
安裝方式
|
標準19″機柜盤裝式安裝（可訂制4點、8點、12點壁掛機）
|
|
選配
|
盲板 長×寬：129.5mm×35.2mm
|
|
備用電源 DC12V/7Ah×2鉛酸蓄電池（機箱外置）
|
